Bản Mã Vuông 100x100, 200x200, 300x300 Mạ Kẽm Đủ Độ Dày

Ngày đăng: 13/10/2026

5 Lượt xem

Mục lục [Ẩn]

Xưởng gia công bản mã 100x100, 200x200, 300x300mm đủ ly (độ dày mm). Dịch vụ mạ kẽm điện phân, nhúng nóng kẽm chuẩn kỹ thuật. Đặt hàng ngay!

1. Vai Trò Của Bản Mã Trong Kết Cấu Chịu Lực

Bản mã (Gusset Plate) là tấm thép chịu lực trung gian được đặt tại vị trí giao nhau giữa các dầm, cột hoặc móng.

Vì sao phải chọn bản mã chuẩn số ly (mm)?

Tránh rủi ro biến dạng: Phôi thép đủ độ dày (không hụt ly) giúp bản mã không bị uốn cong hay xé rách khi siết bu lông cường độ cao.
Tăng khả năng truyền tải trọng: Đảm bảo phân bổ đều lực nén, lực kéo từ cột dầm xuống nền móng.
Dễ dàng hàn và lắp ráp: Phôi thép chuẩn mác (SS400, Q235, A36) có độ dẻo và tính hàn cao, không bị nứt mối hàn trong quá trình thi công.

Tùy theo yêu cầu bản vẽ kiến trúc, bản mã không chỉ dừng lại ở dạng hình vuông mà còn mở rộng ra nhiều quy cách đa dạng.

Bảng phân loại quy cách bản mã và ứng dụng thi công

Dạng bản mã	Quy cách phổ biến (mm)	Số ly tiêu chuẩn (mm)	Vị trí ứng dụng thực tế
Bản mã vuông nhỏ	100x100, 120x120, 150x150	3mm, 5mm, 8mm, 10mm	Chân cột lan can, cầu thang, kệ kho, xà gồ phụ
Bản mã vuông trung	200x200, 250x250, 300x300	8mm, 10mm, 12mm, 16mm	Nối dầm chính, chân cột nhà xưởng, mái che
Bản mã vuông lớn	400x400, 500x500, 600x600	16mm, 20mm, 25mm, 30mm	Chân móng nhà cao tầng, trụ cầu, giàn không gian
Bản mã tròn	Ø150, Ø200, Ø300, Ø400	8mm – 20mm	Chân cột thép tròn, trụ đèn chiếu sáng, cột viễn thông
Bản mã xéo / Thang	Cắt theo bản vẽ CAD	5mm – 25mm	Liên kết nách kèo, liên kết góc mái nhà xưởng

Xử lý bề mặt chống ăn mòn là công đoạn bắt buộc để tăng tuổi thọ bản mã thép lên hàng chục năm trong điều kiện thời tiết khắc nghiệt.

Mạ kẽm điện phân (Xi kẽm):
- Cơ chế: Điện phân kết tủa một lớp kẽm mỏng (15 – 25 µm) trên bề mặt kim loại.
- Ưu điểm: Bề mặt mịn đẹp, không làm thay đổi đường kính lỗ đục, giá thành rẻ.
- Khuyết điểm: Lớp kẽm mỏng, không phủ được các góc khuất bên trong lòng ống hay khe hẹp.

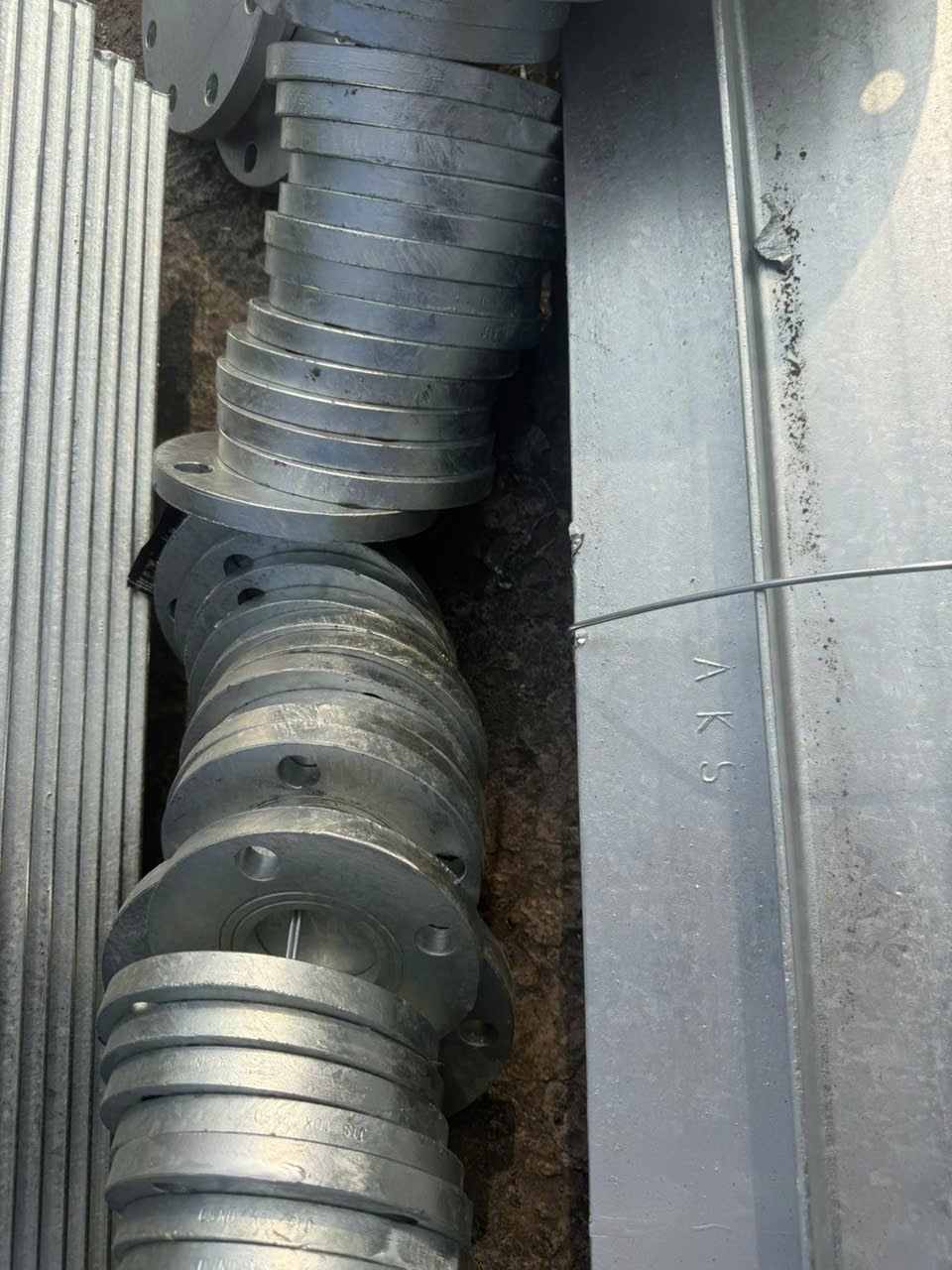

Mạ kẽm nhúng nóng (Hot-dip Galvanizing):
- Cơ chế: Nhúng toàn bộ tấm bản mã đã cắt lỗ vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C.
- Ưu điểm: Tạo lớp mạ kẽm - hợp kim sắt dày (50 – 80 µm) bao phủ toàn bộ góc cạnh và lòng lỗ đục. Khả năng chống gỉ cực cao trong môi trường biển, hóa chất, độ bền trên 30 - 50 năm.
- Khuyết điểm: Chi phí cao hơn mạ điện phân.

Giá bản mã được tính theo công thức: Giá phôi thép + Chi phí cắt CNC/đục lỗ + Chi phí mạ kẽm.

Bảng giá tham khảo gia công bản mã thép (Đủ số ly mm)

Quy cách (mm)	Độ dày (ly/mm)	Đơn giá bản mã đen (VNĐ/Tấm)	Đơn giá mạ kẽm điện phân (VNĐ/Tấm)	Đơn giá mạ kẽm nhúng nóng (VNĐ/Tấm)
100 x 100	5 mm	18.000 – 22.000	21.000 – 25.000	26.000 – 31.000
200 x 200	10 mm	105.000 – 118.000	118.000 – 132.000	138.000 – 152.000
300 x 300	12 mm	270.000 – 295.000	305.000 – 330.000	345.000 – 375.000
400 x 400	16 mm	780.000 – 830.000	860.000 – 910.000	960.000 – 1.030.000

Lưu ý: Bảng giá mang tính chất tham khảo. Đơn giá thực tế biến động theo thị trường thép tấm cán nóng và số lượng đặt hàng của dự án.

Để tấm bản mã đạt tiêu chuẩn thẩm mỹ và kỹ thuật khi lắp ráp, quy trình gia công tại xưởng được thực hiện qua các bước:

Lập trình file cắt CNC: Nhập thông số bản vẽ CAD (kích thước dài x rộng, khoảng cách tâm lỗ, đường kính lỗ) vào máy cắt Laser.
Cắt phôi bằng máy Laser CNC: Tia Laser công suất lớn cắt chính xác mép bản mã, đảm bảo đường cắt phẳng mịn, không tạo ba-via.
Đột / Đục lỗ bản mã: Thực hiện đục lỗ tròn hoặc lỗ oval chuẩn kích thước để dễ dàng thao tác siết bu lông tại công trường.
Mạ kẽm & Nghiệm thu chất lượng: Tẩy rửa dầu mỡ, tiến hành mạ kẽm điện phân hoặc nhúng nóng. Kiểm tra độ dày ly mm bằng thước kẹp palmer trước khi bàn giao.

Khi tìm kiếm đối tác gia công bản mã cho công trình, các nhà thầu nên ưu tiên các xưởng sản xuất đáp ứng được các tiêu chí:

Phôi thép đạt chuẩn: Cam kết phôi thép SS400/Q235 mới 100%, đủ số ly, có đầy đủ chứng chỉ CO/CQ.
Hệ thống máy CNC hiện đại: Cắt chính xác các kích thước từ 100x100, 200x200, 300x300mm đến các loại bản mã hình xéo, hình tròn phức tạp.
Giá gốc tại xưởng: Tối ưu từ 10 - 15% chi phí so với các đơn vị thương mại trung gian.
Giao hàng toàn quốc: Đáp ứng tiến độ giao hàng nhanh tận chân công trình.
